工控机“插电不亮/不通电/开关无反应”是什么原因？

一、故障场景与核心原因

1.典型问题

工控机按电源开关无响应，指示灯不亮，风扇不转，系统无启动迹象。

2.核心原因

二、分步排查流程

1.电源连接基础检测

1.1目视检查

确认电源线两端无松动、变形，插排指示灯是否亮起。

示例：若插排指示灯不亮，可尝试更换至其他插座或使用测电笔检测电压。

1.2替换验证

更换已确认正常的电源线和插排。

2.机箱内部初步检查

2.1开箱断电操作

断开所有电源连接，佩戴防静电手环后打开机箱。

2.2重点排查项

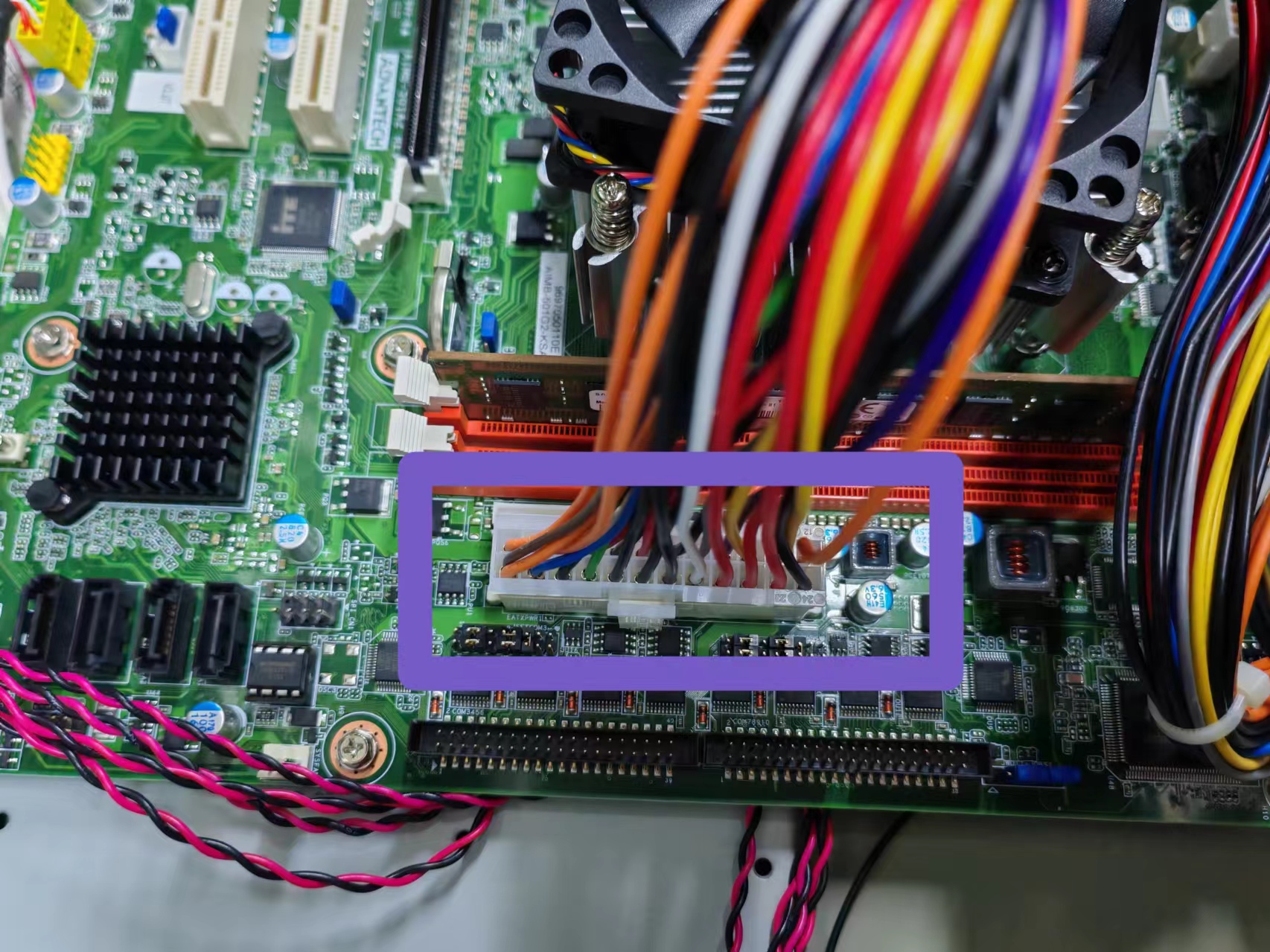

电源接口连接：检查主板24Pin电源接口（如右图）是否插紧，卡扣是否卡合。

短路隐患：观察主板与机箱之间是否有螺丝/导线等金属异物（典型案例：某工厂工控机因掉落螺丝导致短路）。

触摸主板电容是否鼓包。

3.外设与扩展卡排除

3.1全外设拆除

断开USB设备、串口线、网线、显卡、PCIe扩展卡等所有外接设备。

3.2最小系统测试

仅保留CPU、内存、主板、电源，尝试开机。

若能启动，逐步接入外设（每次仅接1台），定位故障设备。

4.静电释放与接地处理

4.1主板放电操作

断电后取下主板纽扣电池（CR2032型号，如右图）。

短接电池槽正负极3-5分钟（或空置10分钟），释放静电。

4.2接地系统检查

确认工控机接地端子（通常在机箱背部）已连接至接地排（接地电阻应＜4Ω）。

数据支撑：未接地工控机静电故障率比接地设备高3倍。

5.电源开关电路检测

5.1开关线 bypass 测试

找到主板JFP1接口（通常标注PWR_SW），用镊子短接针脚1-2（如右图）。

若开机正常，说明机箱电源开关线故障（常见于机械按键氧化，接触电阻＞10Ω）。

5.2维修方案

更换开关线（建议选用24AWG屏蔽线），或直接短接主板针脚临时应急。

6.电源模块深度检测

6.1绿黑线短接测试

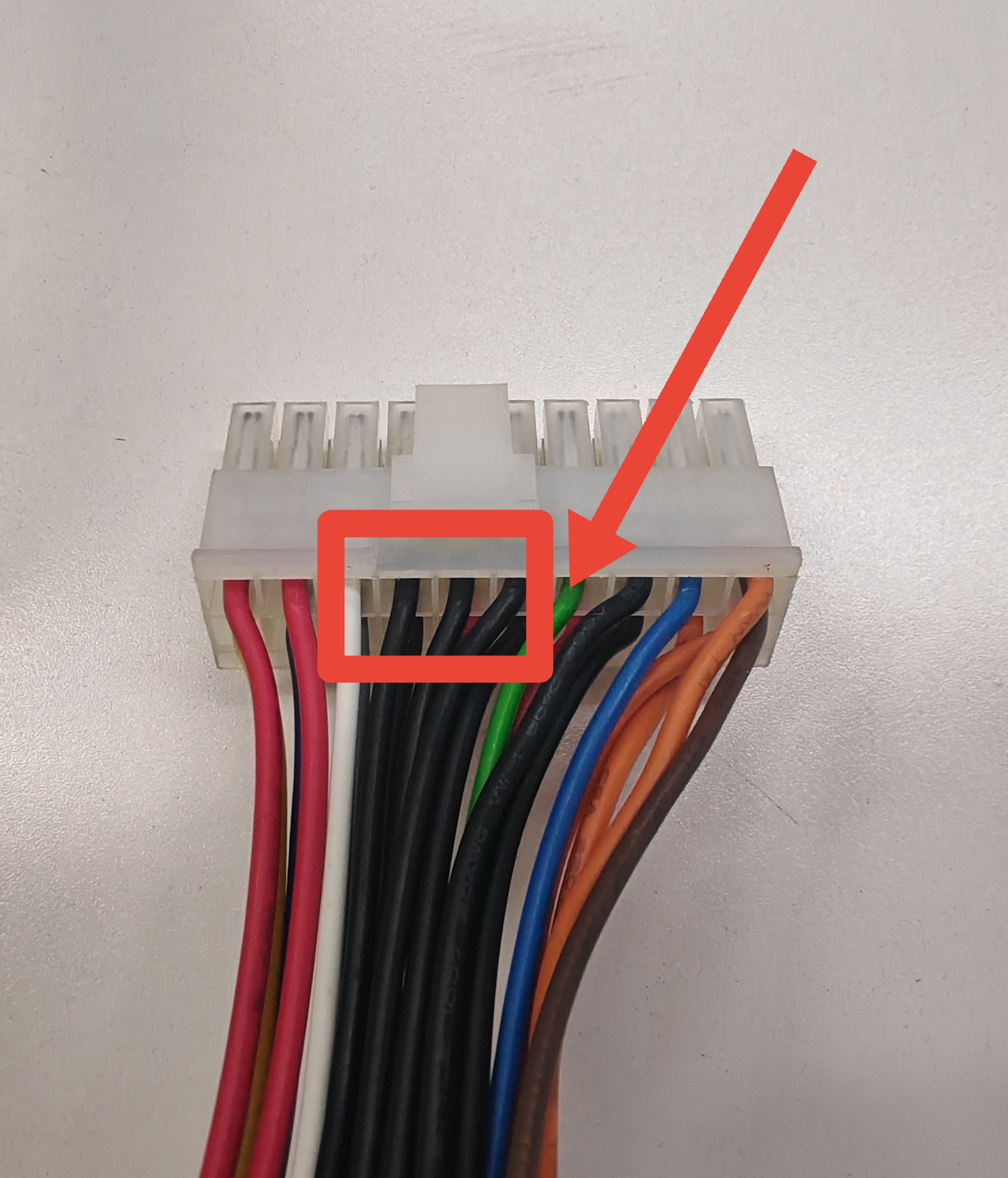

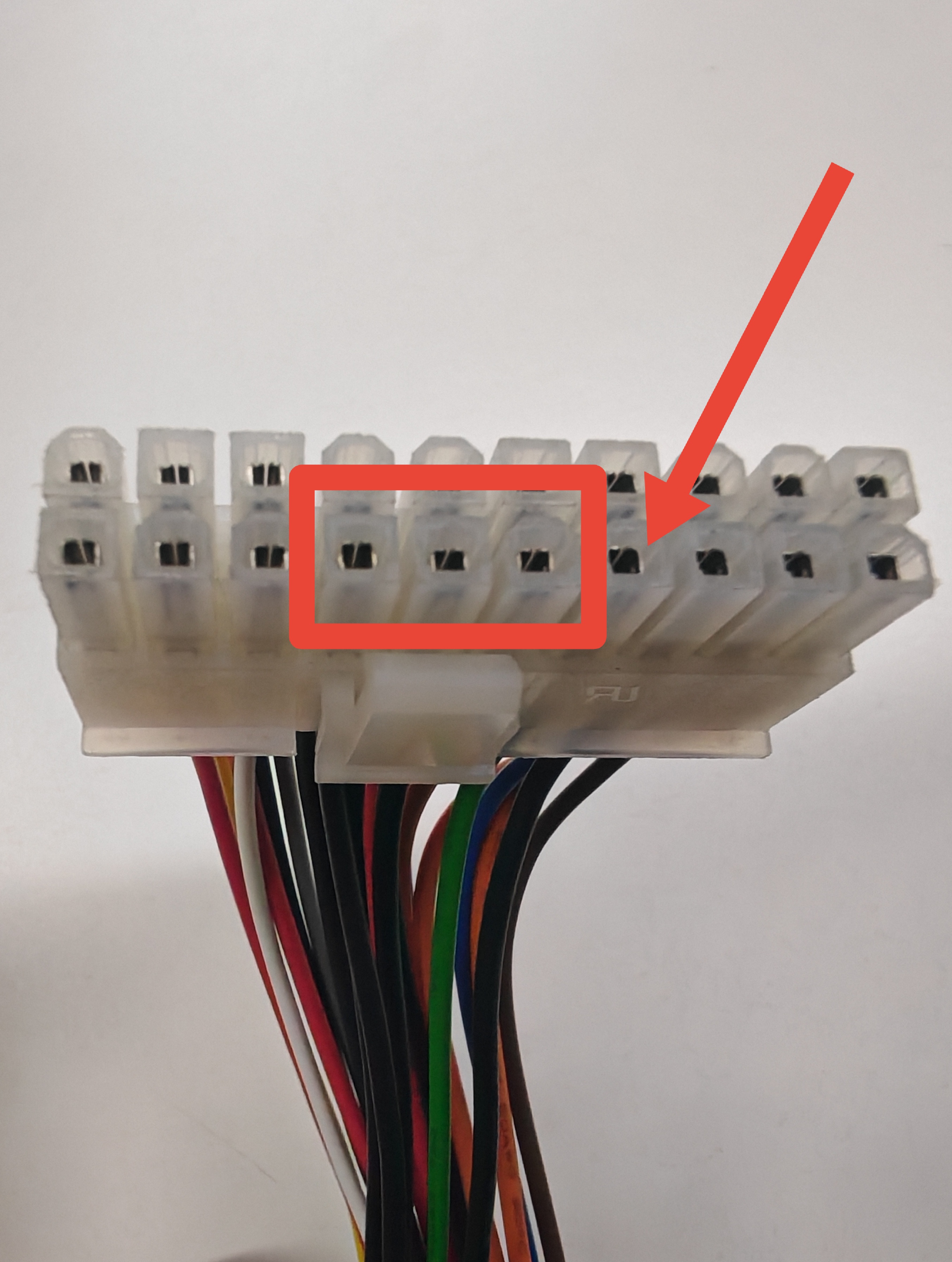

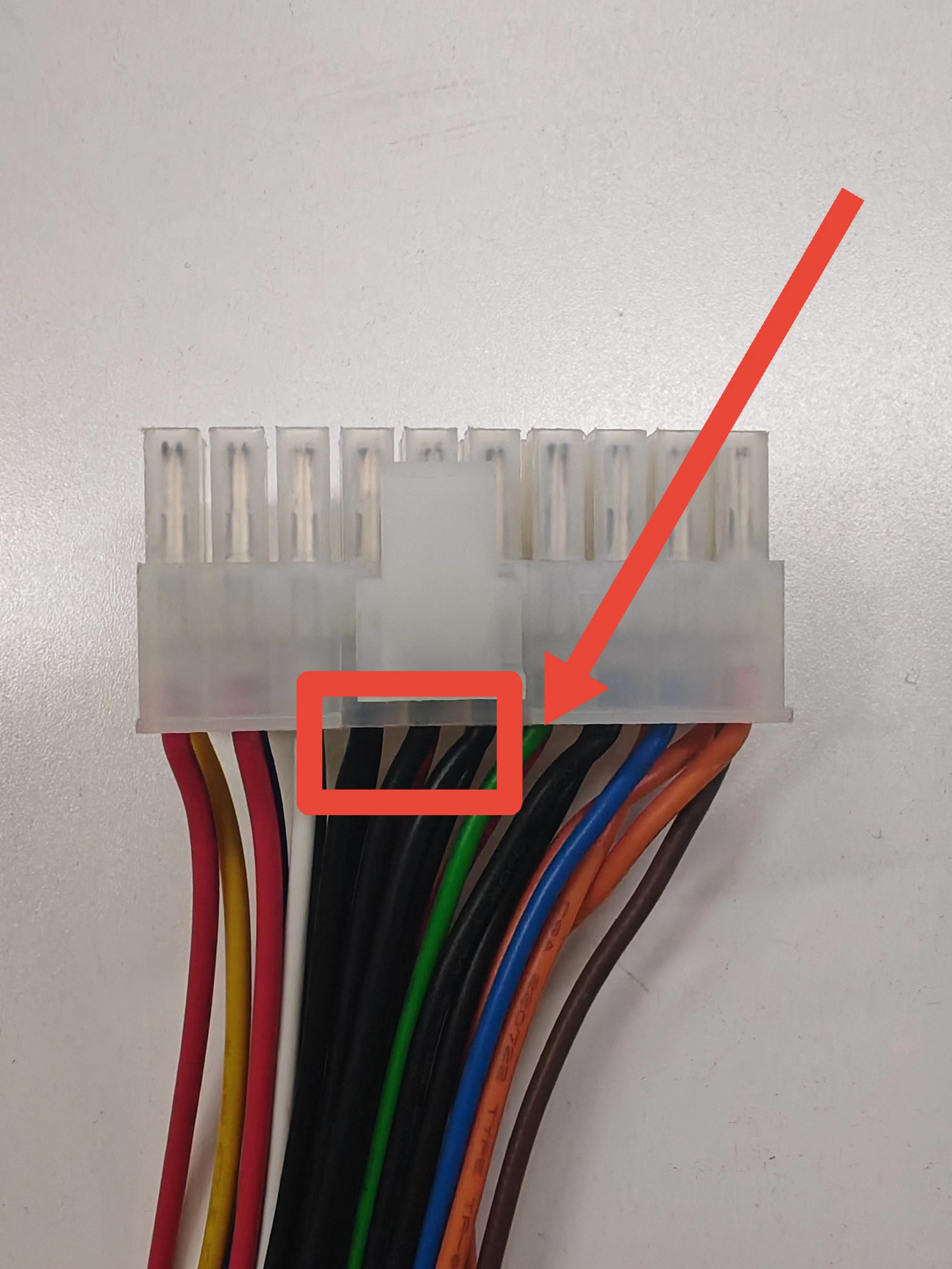

拔下主板24Pin电源插头，用导线短接绿线（PS-ON）和任意黑线（GND）。

正常现象：电源风扇应立即转动（如右图），若不转则电源损坏。

6.2替换验证

更换同功率工业级电源，额定功率需＞实际负载15%。

7.主板故障定位

7.1诊断卡辅助

插入PCIe诊断卡，开机读取代码（如"00"表示未通电，"FF"表示正常）。

常见代码："C1"=内存故障，"D4"=CPU故障。

7.2专业维修建议

主板开关电路维修需重点检查：电源管理芯片（如ITE IT8620E）是否发烫；开机触发电阻（通常10kΩ）是否开路。

三、行业实操数据与优化建议

1.故障分布统计

电源连接问题：35%（其中插排老化占60%）；静电故障：10%（多发生在干燥季节，湿度＜30%RH时）；主板故障：12%（高温环境下故障率提升至25%）。

2.预防措施

2.1日常维护

每季度用压缩空气清理机箱灰尘（灰尘堆积可导致散热不良，增加短路风险）。

2.2环境优化

工业现场建议配置UPS（应对电压波动）和防静电地板（表面电阻10^6-10^9Ω）。

2.3备件策略

常备电源线（2条）、电源开关线（1条）、纽扣电池（3颗）。
