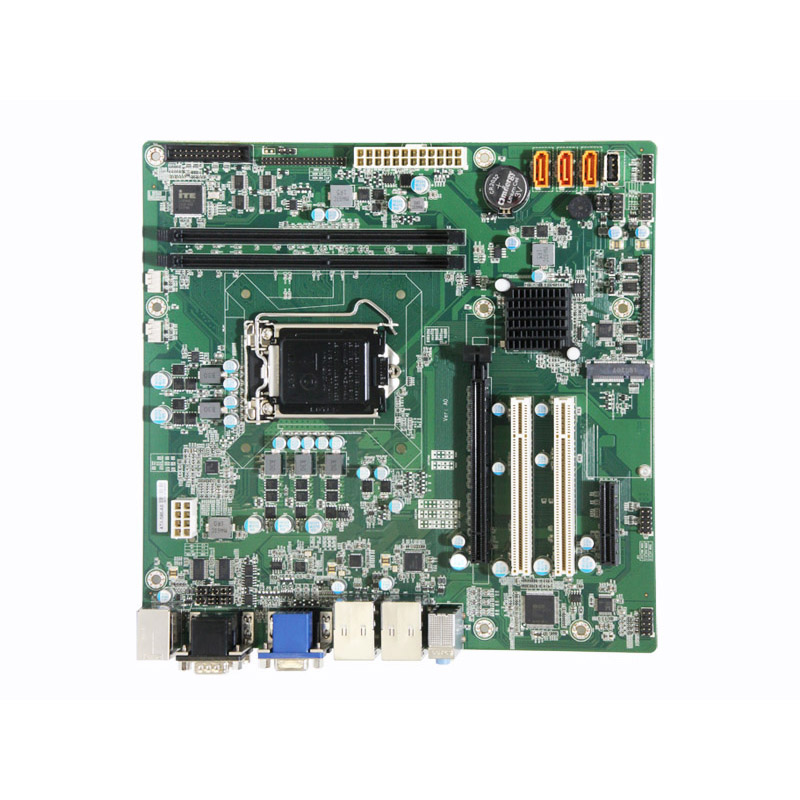

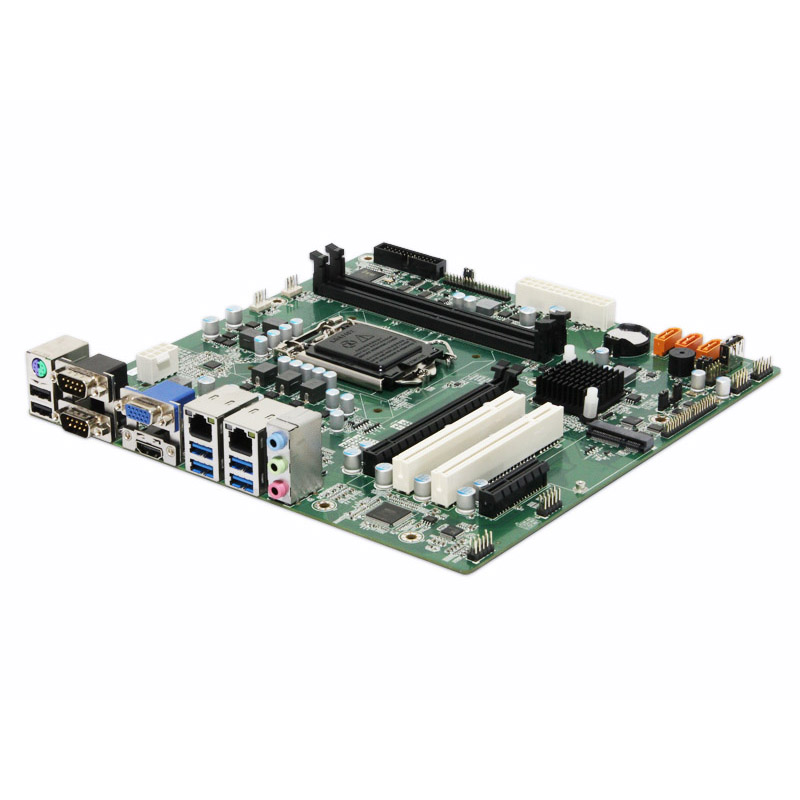

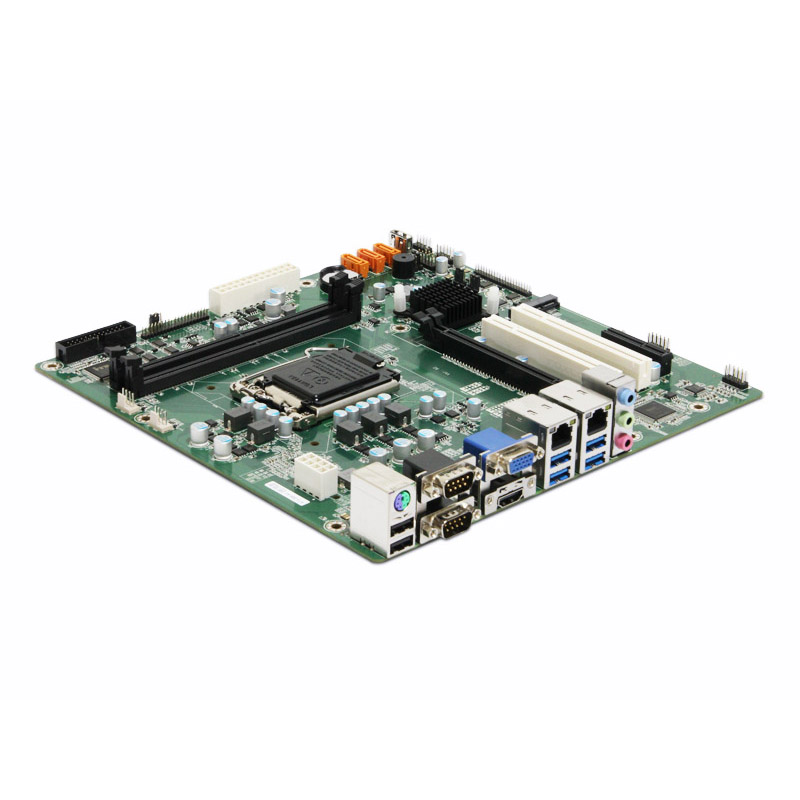

康泰KTB-505G2
6代7代8代9代KTB工业主板 工业计算机专用
6至9代KTB主板基于 Intel 芯片组，符合 ATX 主板规范，兼容LGA1151 处理器，配备 DDR4 DIMM 插槽。IO 接口丰富，含多种显示、SATA、LAN 等接口，支持 PCIe 及 PCI 多总线扩展。具备 Watchdog 复位功能，部分可一键还原。性能可靠，抗干扰、电磁兼容性强，广泛应用于工业、军工及科研设备场景。
6至9代KTB主板基于 Intel 芯片组，符合 ATX 主板规范，兼容LGA1151 处理器，配备 DDR4 DIMM 插槽。IO 接口丰富，含多种显示、SATA、LAN 等接口，支持 PCIe 及 PCI 多总线扩展。具备 Watchdog 复位功能，部分可一键还原。性能可靠，抗干扰、电磁兼容性强，广泛应用于工业、军工及科研设备场景。
品牌：Ktb/康泰
型号：KTB-505G2
在线询价
产品详情
核心技术参数
——
Technical Parameters

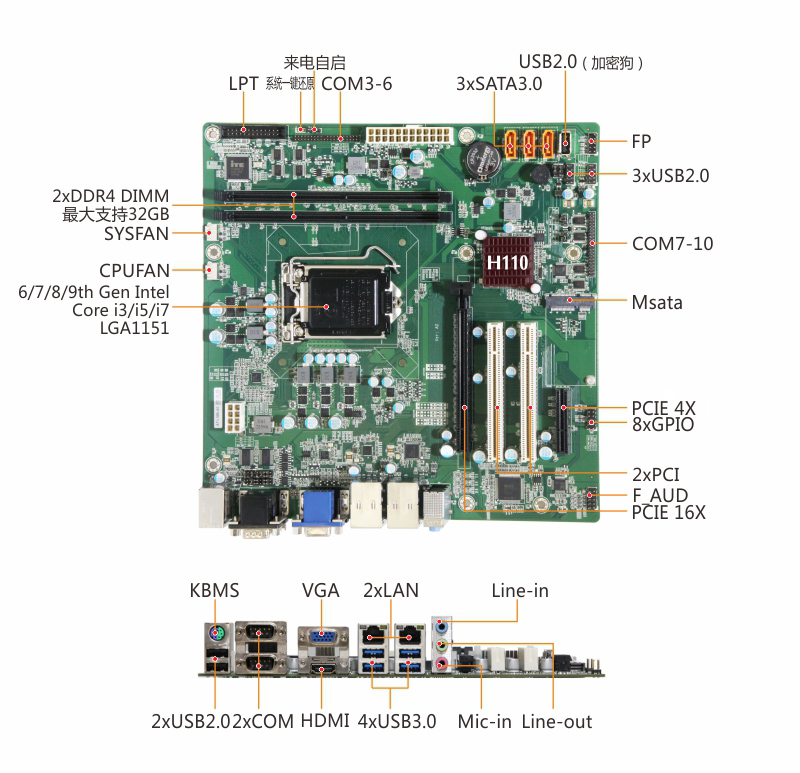

| 型号 | 6/7/8/9代工业主板 | |||||
| OEM&ODM | 支持定制 | |||||
| 产品名称 | KTB-705G2 | KTB-706G2 | KTB-705G2-T | KTB-706G2-T | KTB-785G2 | KTB-505G2 |
| 规格 | 标准 ATX | 标准 ATX | 标准 ATX | 标准 ATX | 标准 ATX | 微型 ATX |
| 芯片组 | H110 | H110 | H110 | H110 | Q170 | H110 |
| CPU 插槽 | LGA1151 | LGA1151 | LGA1151 | LGA1151 | LGA1151 | LGA1151 |
| 支持CPU | 6 代 / 7 代 / 8 代 / 9 代 | 6 代 / 7 代 / 8 代 / 9 代 | 6 代 / 7 代 / 8 代 / 9 代 | 6 代 / 7 代 / 8 代 / 9 代 | 6 代 / 7 代 / 8 代 / 9 代 | 6 代 / 7 代 / 8 代 / 9 代 |
| 内存 | 2*DDR4 DIMM，最大 32GB | 2*DDR4 DIMM，最大 32GB | 2*DDR4 DIMM，最大 64GB | 2*DDR4 DIMM，最大 64GB | 4*DDR4 DIMM，最大 64GB | 2*DDR4 DIMM，最大 32GB |
| 显示接口 | VGA+HDMI | VGA+HDMI | VGA+DVI | VGA+DVI | VGA+HDMI+DP | VGA+HDMI |
| 串口 | 6 | 6 | 6 | 6 | 6 | 6/10（可选） |
| COM1: 485/422/232 | COM1: 485/422/232 | COM1: 485/422/232 | COM1: 485/422/232 | COM1: 485/422/232 | COM1: 485/422/232 | |
| COM2: 485/232 | COM2: 485/232 | COM2: 485/232 | COM2: 485/232 | COM2: 485/232 | COM2: 485/232 | |
| COM3-6: 232 | COM3-6: 232 | COM3-6: 232 | COM3-6: 232 | COM3-6: 232 | COM3-10: 232 | |
| 网络端口 | 2 | 2 | 2 | 2 | 2 | 2 |
| Intel I219V+I211 | Intel I219V+I211 | Intel I219V+I211 | Intel I219V+I211 | Intel I210 | Intel I219+I211 | |
| USB | 4*USB3.0 | 4*USB3.0 | 4*USB3.0 | 4*USB3.0 | 6*USB3.0 | 4*USB3.0 |
| 6*USB2.0 | 6*USB2.0 | 5*USB2.0 | 5*USB2.0 | 8*USB2.0 | 6*USB2.0 | |
| 1 * 内置 USB 端口 | 1 * 内置 USB 端口 | 1 * 内置 USB 端口 | 1 * 内置 USB 端口 | 2 * 内置 USB 端口 | ||
| 储存 | 3*SATA3.0 | 3*SATA3.0 | 4*SATA3.0 | 4*SATA3.0 | 4*SATA3.0，支持 RAID | 3*SATA3.0 |
| 1*mSATA | 1*mSATA | 1*mSATA | ||||
| PCIE 16X | 1*16X | 1*16X | 1*16X | 1*16X | 1*16X | 1*16X |
| PCIE 4X | 1*4X | 1*4X | 1*4X | 1*4X | 3*4X | 1*4X |
| PCIE 1X | / | / | / | / | 1*1X（3X 插槽） | / |
| PCI | 5 | 5 | 5 | 5 | 2 | 2 |
| PS/2 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| LPT | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |
| 电源 | ATX | ATX | ATX | ATX | ATX | ATX |
| 工作温度 | 0℃~60℃ | 0℃~60℃ | 0℃~60℃ | 0℃~60℃ | 0℃~60℃ | 0℃~60℃ |
| 存储温度 | -20℃~85℃ | -20℃~85℃ | -20℃~85℃ | -20℃~85℃ | -20℃~85℃ | -20℃~85℃ |
| 湿度 | 5%~95%，无凝结 | 5%~95%，无凝结 | 5%~95%，无凝结 | 5%~95%，无凝结 | 5%~95%，无凝结 | 5%~95%，无凝结 |
| 支持操作系统 | Win7/8/10，Linux | Win7/8/10，Linux | Win7/8/10，Linux | Win7/8/10，Linux | Win7/8/10，Linux | Win7/8/10，Linux |
| 尺寸 | 245*305 MM | 245*305 MM | 245*305 MM | 245*305 MM | 245*305 MM | 245*245 MM |
| * 所有参数以实际产品为准。 | ||||||
KTB-505G2/KTB-785G2/KTB-705G2/KTB-705G2-T/KTB-706G2/
KTB-706G2-T具备哪些工业级特性？
——
What industrial-grade features do the KTB-505G2,KTB-785G2,KTB-705G2,KTB-705G2-T,KTB-706G2,KTB-706G2-T possess?
芯片组与处理器支持
采用 Intel 芯片组，符合 ATX 规范，兼容第6至第9代 Intel LGA1151 处理器，为工业应用场景提供可靠且高性能的运算支持。
内存扩展能力
配备 DDR4 DIMM 插槽，尽管单条容量及最大支持容量存在差异，但均可满足一定程度的内存扩展需求，以适配工业场景下不同的数据处理任务。
IO 接口配置

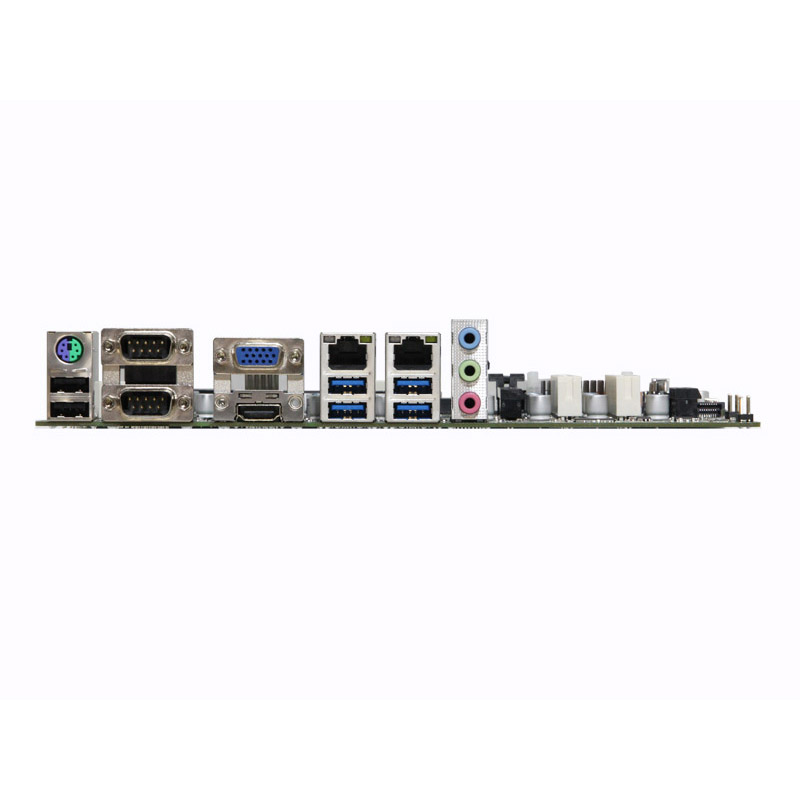

拥有丰富多样的 IO 接口，涵盖多种显示输出接口、SATA 接口、LAN 接口、COM 接口、USB 接口、音频接口和 LPT 接口等，能够适配不同工业设备的连接需求，保障设备间的数据传输与交互。
扩展性能
具备良好的扩展性能，支持 PCIe 及 PCI 多总线扩展，方便根据工业应用需求灵活添加各类专业功能卡，提升系统的可扩展性与定制化能力。
系统稳定保障
都具备 Watchdog 复位功能，支持 1-255 秒系统冲重启，有效防止系统因异常情况陷入瘫痪；部分产品还拥有硬件系统一键还原功能，可快速恢复系统至初始状态，进一步保障工业系统持续稳定运行。
性能与环境适应
均具备高性能、抗干扰及强电磁兼容特性，可在复杂工业电磁环境中稳定工作，广泛适用于多类工业领域及军工科研场景。
为什么要选择KTB品牌工业主板?
——
Why choose KTB brand industrial motherboards?
稳定供电：工业级电力保障
采用 Intersil 的电源管理芯片，输出误差控制在 ±1% 以内，可过滤电网里的杂波；CPU 采用 5-10 相供电设计，均匀分配负载，防止单路过热，保证满负载时电流稳定且充足。全自动 SMT 精密焊接工艺，让设计参数转化为稳定的实际性能。
纯净信号：抗干扰能力增强
6 代及以上主板配备了不少于 10 颗高品质电感，能吸收高频干扰波，电流波动控制在 5mV 以内；以 ±0.01mm 精度贴装，确保信号阻抗统一（50Ω±5%），配合接地屏蔽层，隔绝电磁干扰，保障数据传输精准无误。
耐用插拔：15U 镀金工艺支持
关键接口采用 15U 镀金处理（为消费级的 3 至 5 倍），具备抗氧化抗腐蚀特性，能承受 1000 次以上插拔，接触电阻在 5mΩ 以下。激光焊接让金层牢固，接口寿命与主板一致，减少维护方面的支出。
军工品质：极端环境中稳定运行
工作温度覆盖 - 20℃至 70℃的宽范围，内存等部件稳定时能在 - 40℃运行；串口针脚可抵御 6KV 静电冲击（超出商用标准 3 倍），减少击穿可能性。高温焊料与耐候元件，确保在冷热循环中不会出现变形。
宽温储存：适应恶劣仓储运输条件
储存温度涵盖 - 20℃到 85℃，未通电状态下可存放 12 个月以上，元件衰减程度不超过 3%，解决了跨区域运输和长期库存的 “储存失效” 问题，避免因报废带来的损失。
高速通讯：配备 Intel 千兆网卡
装有 Intel 千兆网卡，传输速度可达 1000Mbps 满速，丢包率控制在 0.001% 以下，延迟不超过 1ms，适配 PROFINET 等工业协议，保障设备联网及云端同步高效且稳定。
严格质量管控：全流程无缺陷
元器件均来自一线品牌，经过三轮检测；SMT 生产线通过 AOI、AXI 等全程监控，每块主板都经过 48 小时高温满负载测试和 1000 次温度循环测试，ISO 9001 认证确保可追溯性。
完善售后：全周期无忧支持
提供 2 年原厂保修，7×24 小时技术团队 15 分钟内响应；产品停产后 5 年仍持续供应备件，还可提供定制化升级服务，覆盖设备全生命周期，让您使用时毫无顾虑。
